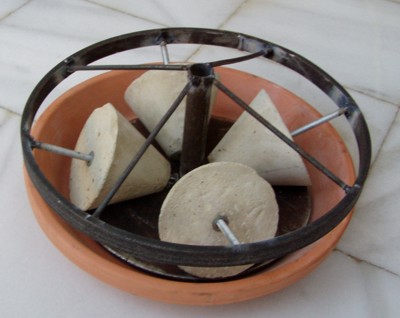

Si pulsa sobre

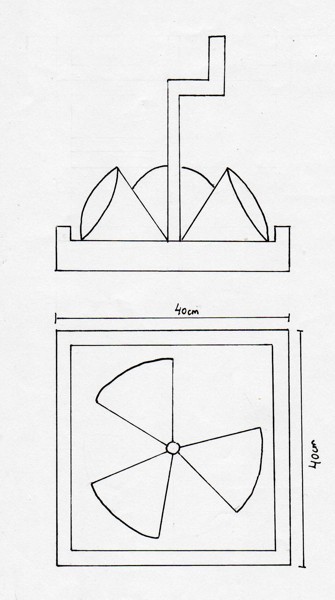

la imagen podrá ver un molino de piedras troncocónicas,
modelo español, similar al que pensamos construir. |
| |
Existen molinos de tres
o cuatro piedras, nosotros pensamos construirlo con tres. |
|

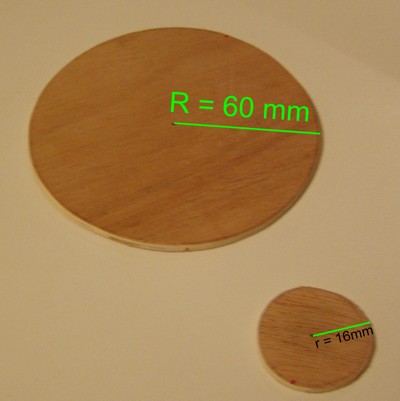

Bases de panel para la
construcción de las muelas. |
|
Medidas para las piedras de molino.
Radio base mayor = 60 mm
Radio base menor = 16 mm
Generatriz cono completo = 14 cm
Generatriz cono pequeño (base pequeña)=
4 cm

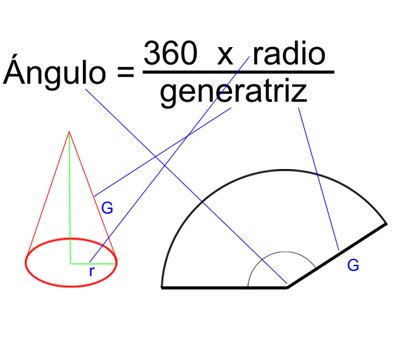

Ángulo =154.3º
|
|

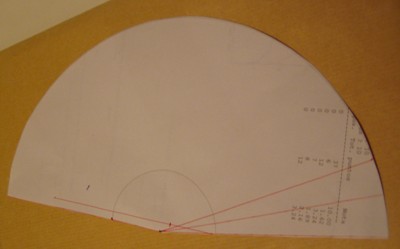

Plantilla de papel para
construir el molde. |
|

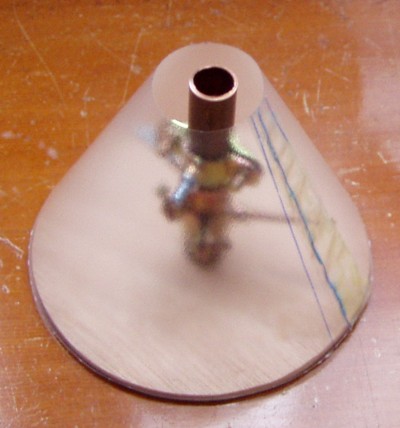

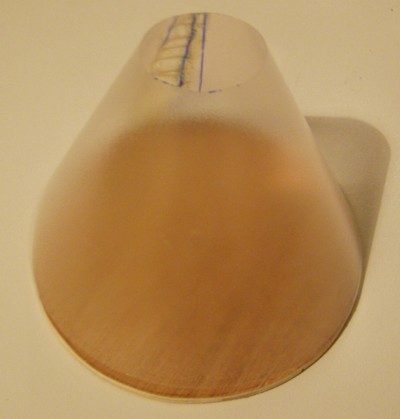

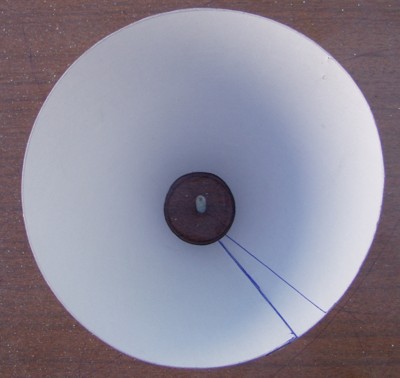

Inicialmente hicimos un
molde de plástico fino que pensábamos montar sobre la base
mayor. |
|

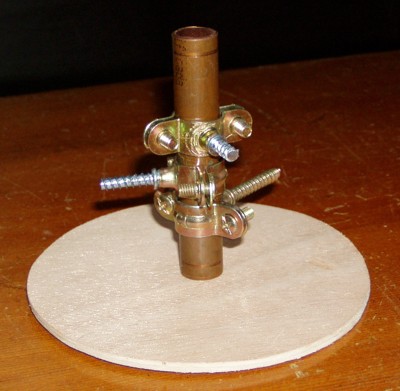

En esta base atornillamos el eje en el
que previamente habíamos introducido en el eje un taco de plástico.
Sobre el eje fijamos unos anclajes metálicos que
quedarán incluidos en el mortero. |
|
La idea era rellenar desde la base pequeña
y cerrar la parte superior para centrar bien el eje. |
|
Ante la imposibilidad de controlar el molde
decidimos hacerlo con cartón fino y pegarlo a una base de gran tamaño
para que fuese estable. |
|
La unión la sellamos con silicona... |
|

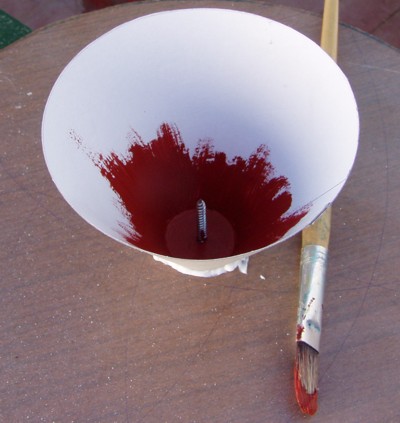

... y a continuación la pintamos con
pintura de caucho. |
|

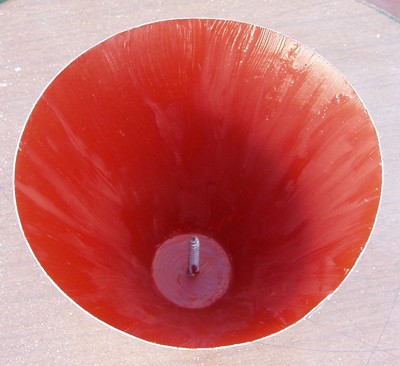

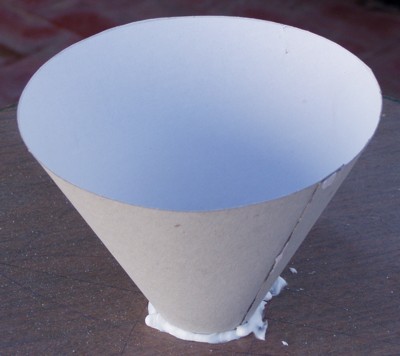

Este es el aspecto final del molde. |
|

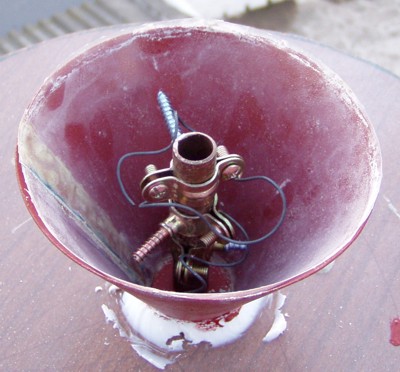

Sobre el molde de cartón plastificado
encajamos el primitivo molde de plástico.
Atornillamos el eje desde abajo y añadimos un alambre
retorcido para aumentar la resistencia a la fractura. |
|

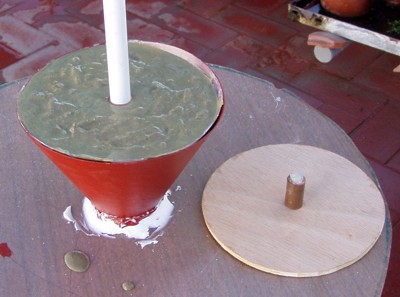

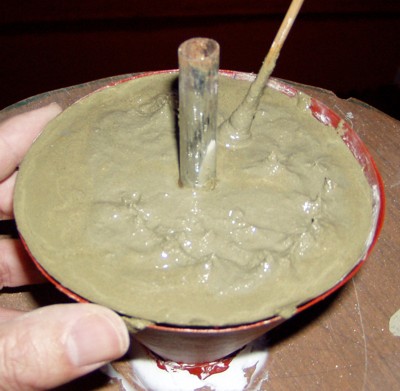

Rellenamos con mortero (4:1 - arena/cemento),
eliminando los huecos con la ayuda de un palillo y golpeando lateralmente. |
|

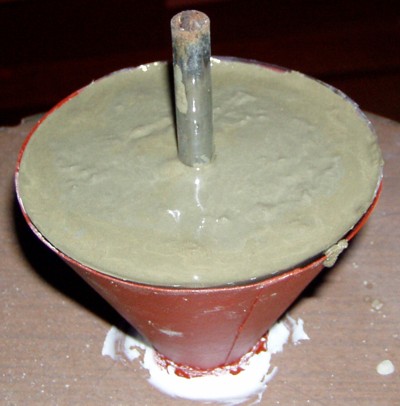

Aspecto final del molde relleno de mortero. |
|
Sólo queda retirar el eje interior
y colocar la base mayor para centrar el eje. |
|

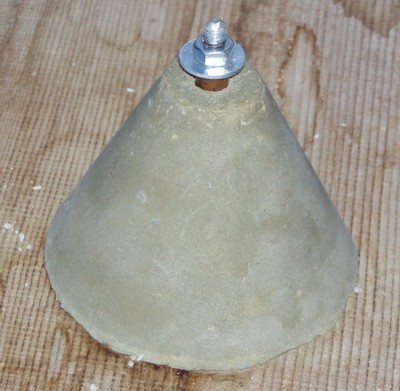

Tras un par de días se retira del molde
y se deja secar hasta el momento del montaje. |
|

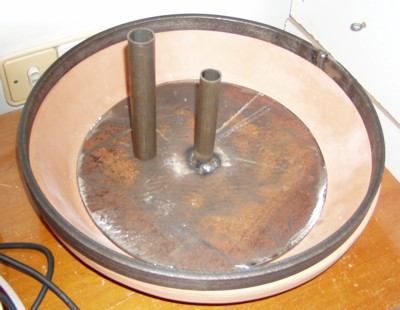

La base del molino es metálica para
que el eje pueda fijarse mejor.

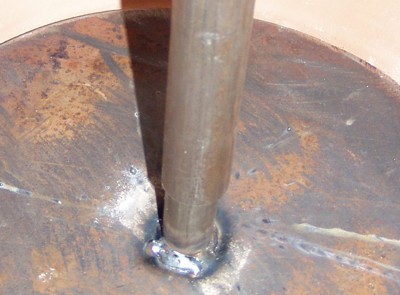

Junto al eje, soldado a la base, puede verse el tubo al
que irán soldados los ejes de las piedras. |
|
Aquí vemos ambas piezas tal como quedarán
en el montaje definitivo. |
|
Con la ayuda de un amigo (*), que sabe
soldar y tiene el equipo adecuado, el molino está casi listo.
(*) Eduardo Lobato, que siempre está dispuesto
a echar una mano. |
|

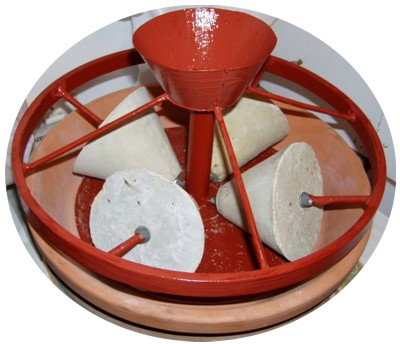

En esta imagen podemos ver el molino completamente
acabado. Hemos aprovechado el molde cónico, con el que hicimos las
muelas, para fabricar la tolva superior. |
